Badan Injap Pneumatik Tuang: Bagaimana Teknologi Tuangan Membentuk Komponen Kawalan Pneumatik yang Boleh Dipercayai

Dalam sistem pneumatik, orang sering memberi perhatian kepada silinder, penggerak, dan injap kawalan, tetapibadan injapitu sendiri adalah komponen yang secara senyap menyokong keseluruhan proses kawalan aliran udara.

Badan injap pneumatik mungkin bukan bahagian yang kelihatan kompleks dari luar, tetapi laluan dalamannya, permukaan pengedap, kualiti bahan dan ketepatan dimensi secara langsung mempengaruhi prestasi pemasangan injap lengkap.

Sebagai pengilang yang terlibat dalam komponen logam ketepatan, kami memahami bahawa badan injap bukan sekadar perumah logam. Ia adalah bahagian yang menanggung tekanan yang perlu mengimbangi kekuatan, ketepatan pemesinan, reka bentuk aliran udara dan konsistensi pengeluaran. Teknologi tuangan menyediakan cara yang cekap untuk mencipta badan injap dengan struktur dalaman yang kompleks sambil memenuhi keperluan industri.

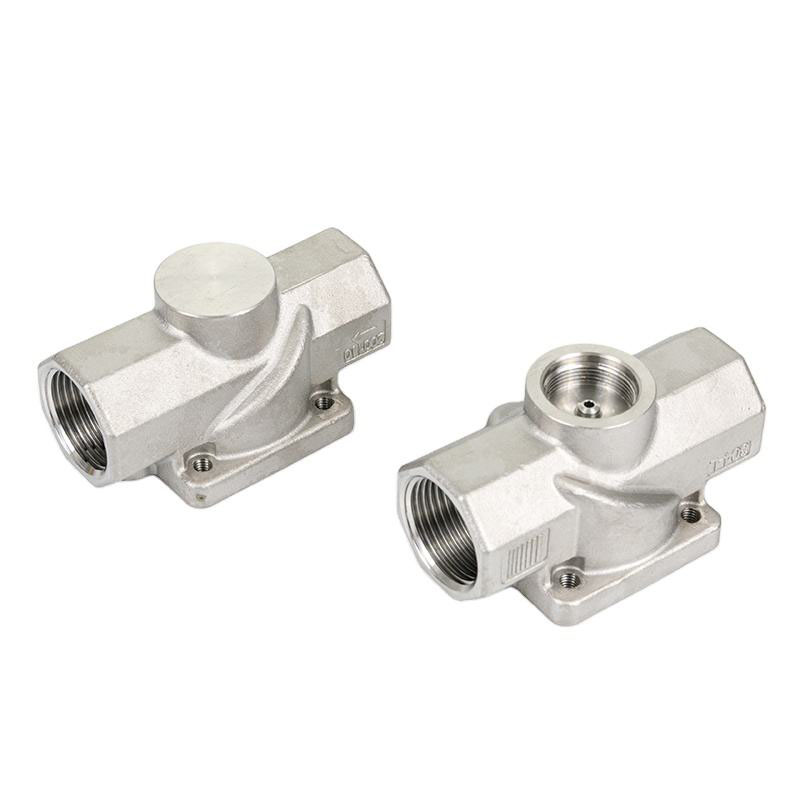

Apakah Badan Injap Pneumatik Casting?

A CBadan Injap Pneumatik astingadalah komponen perumahan utama injap pneumatik yang dihasilkan melalui proses tuangan.

Fungsi utamanya termasuk:

Tidak seperti blok logam mudah yang dimesin ke dalam bentuk, badan injap tuang dibentuk dengan menuang logam cair ke dalam acuan yang direka khas. Ini membolehkan pengeluar mencipta bentuk kompleks dan saluran dalaman yang mungkin sukar atau mahal untuk dihasilkan melalui kaedah pemesinan tradisional.

Selepas penuangan, proses tambahan seperti pemesinan, rawatan permukaan, dan pemeriksaan biasanya dilakukan untuk mencapai dimensi dan prestasi yang diperlukan.

Mengapa Tuangan Digunakan untuk Badan Injap Pneumatik?

Badan injap biasanya direka dengan berbilang laluan udara, lubang pelekap, dan kawasan pengedap. Pembuatan struktur ini memerlukan kecekapan dan ketepatan.

Pemutus menawarkan beberapa kelebihan praktikal.

Sesuai untuk Struktur Dalaman yang Kompleks

Badan injap pneumatik selalunya mengandungi saluran aliran udara dalaman yang menentukan cara udara termampat bergerak melalui sistem.

Dengan tuangan, pengeluar boleh mencipta komponen bentuk hampir bersih yang sudah termasuk struktur asas sebelum pemesinan.

Ini membantu mengurangkan sisa bahan dan meningkatkan kecekapan pengeluaran, terutamanya untuk komponen dengan geometri yang rumit.

Kecekapan Pengeluaran yang Lebih Baik untuk Pembuatan Kelompok

Untuk peralatan pneumatik industri, badan injap sering dihasilkan dalam kuantiti yang banyak.

Berbanding dengan pembuatan setiap bahagian daripada logam pepejal melalui pemesinan, tuangan boleh mengurangkan masa pemprosesan dan meningkatkan konsistensi antara kelompok.

Ini menjadikan tuangan sesuai untuk aplikasi yang memerlukan bekalan yang stabil dan kualiti yang boleh diulang.

Pilihan Bahan Fleksibel

Aplikasi pneumatik yang berbeza memerlukan ciri bahan yang berbeza.

Bahan biasa yang digunakan untuk badan injap tuang mungkin termasuk:

Pilihan bahan bergantung pada faktor seperti persekitaran operasi, keperluan tekanan, keadaan kakisan dan pertimbangan berat.

Faktor Utama Yang Mempengaruhi Kualiti Badan Injap Pneumatik Tuang

Walaupun pemutus memberikan kelebihan pembuatan, prestasi akhir bergantung pada banyak butiran.

Kualiti Bahan Tuang

Bahan secara langsung mempengaruhi:

Sebagai contoh, badan injap aloi aluminium ringan sering dipilih apabila pengurangan berat adalah penting, manakala pilihan keluli tahan karat mungkin diutamakan untuk persekitaran yang memerlukan rintangan kakisan yang lebih kuat.

Kualiti Pemutus Dalaman

Badan injap memerlukan struktur dalaman yang agak padat.

Kecacatan tuangan yang berpotensi seperti:

boleh menjejaskan prestasi pengedap dan kebolehpercayaan jika tidak dikawal dengan betul.

Oleh itu, mengawal proses pemutus adalah bahagian penting dalam pembuatan badan injap.

Ketepatan Pemesinan

Casting mencipta bentuk asas, tetapi banyak kawasan kritikal masih memerlukan pemesinan.

Kawasan pemesinan yang penting biasanya termasuk:

Malah perbezaan dimensi yang kecil boleh mempengaruhi ketepatan pemasangan dan prestasi injap.

Rawatan Permukaan

Bergantung pada aplikasi, badan injap pneumatik tuang mungkin memerlukan rawatan permukaan untuk meningkatkan penampilan, rintangan kakisan atau ketahanan.

Proses biasa termasuk:

Aplikasi Biasa Badan Injap Pneumatik Tuang

Badan injap pneumatik tuangan digunakan secara meluas dalam industri yang berbeza di mana kawalan udara termampat diperlukan.

Peralatan Automasi Perindustrian

Sistem automasi sangat bergantung pada komponen pneumatik untuk pergerakan dan kawalan.

Badan injap biasanya terdapat dalam:

Peralatan Pembuatan

Banyak mesin pembuatan menggunakan sistem pneumatik kerana ia memberikan tindak balas yang cepat dan operasi yang boleh dipercayai.

Badan injap tuang digunakan di dalam pelbagai unit kawalan pneumatik untuk menguruskan aliran udara.

Barisan Pengeluaran Automotif

Kilang automotif menggunakan sistem pneumatik untuk:

Prestasi injap yang stabil adalah penting untuk mengekalkan kecekapan pengeluaran.

Peralatan Pembungkusan dan Pemprosesan Makanan

Injap pneumatik juga biasa dalam jentera pembungkusan kerana sistem udara termampat boleh menyediakan kawalan pergerakan yang bersih dan fleksibel.

Bahan badan injap dan keperluan permukaan mungkin berbeza-beza bergantung pada persekitaran kerja.

Bagaimanakah Badan Injap Pneumatik Tuangan Dihasilkan?

Walaupun proses berbeza bergantung pada reka bentuk dan bahan, pengeluaran biasanya merangkumi beberapa peringkat.

Penyediaan Acuan

Langkah pertama ialah mencipta acuan berdasarkan reka bentuk badan injap.

Acuan menentukan bentuk asas dan struktur dalaman tuangan.

Tuangan Logam

Logam cair dituangkan ke dalam acuan dan dibiarkan menjadi pejal.

Semasa peringkat ini, kawalan suhu dan pengurusan proses mempengaruhi kualiti tuangan akhir.

Pembersihan dan Pemeriksaan

Selepas mengeluarkan tuangan dari acuan, bahan berlebihan dikeluarkan dan permukaannya dibersihkan.

Pengilang kemudian memeriksa tuangan untuk penampilan dan kualiti struktur.

Pemesinan CNC

Kawasan ketepatan dimesin mengikut keperluan lukisan.

Langkah ini memastikan pemasangan yang tepat dengan komponen pneumatik lain.

Ujian Akhir

Bergantung pada keperluan permohonan, pemeriksaan mungkin termasuk:

Badan Injap Pneumatik Tuang lwn Badan Injap Bermesin

Kedua-dua kaedah mempunyai kelebihan tersendiri. Kaedah pembuatan yang sesuai bergantung pada kerumitan reka bentuk, kuantiti, bahan, dan keperluan prestasi.

Pembangunan Masa Depan Pembuatan Badan Injap Pneumatik

Dengan pertumbuhan automasi industri, komponen pneumatik bergerak ke arah saiz yang lebih kecil, kecekapan yang lebih tinggi dan kebolehpercayaan yang lebih baik.

Pembuatan badan injap masa depan mungkin memberi tumpuan kepada:

Apabila peralatan industri menjadi lebih tepat, keperluan untuk kualiti badan injap akan terus meningkat.
